Schutzbeschlag Haustür ES1 mit Zylinderabdeckung (Kernziehschutz) – 92 mm, Aluminium silber

Schutzbeschlag (Sicherheitsbeschlag) für die Haustür mit 92 mm Entfernung, geprüft nach DIN 18257 Klasse ES1. Als Türbeschlag mit Zylinderabdeckung (Kernziehschutz) legt er sich um den Schließzylinder, so dass er sich nicht abbrechen oder ziehen lässt. Innen Klinke, außen fester ovaler Knauf, für Türblätter von 54 bis 92 mm. Hergestellt von ECO Schulte in Menden.

• Deutscher Hersteller
• ES1 nach DIN 18257
• Mit Zylinderabdeckung
• 92 mm Entfernung
• 10 mm Vierkant
• für RC2-Türen
• Türstärke 54–92 mm

Die Haustür ist das erste Ziel

An der Haustür hat ein Einbrecher Zeit und oft keine Nachbarn im Blick. Ein überstehender Zylinder unter einem einfachen Beschlag ist dort die bequemste Schwachstelle: abbrechen oder herausziehen, und das Schloss ist offen. Ein Schutzbeschlag nach DIN 18257 nimmt genau diesen Angriff weg. Die Abdeckung umschließt den Zylinder, das Schild hat einen Stahlkern, und von außen gibt es keine einzige Schraube.

Praxistipp vom Fachbetrieb: Woran Du 92 mm erkennst92 mm Entfernung findest Du praktisch nur an Hauseingangstüren, an Wohnungs- und Zimmertüren sitzt fast immer 72 mm. Miss zur Sicherheit nach: von der Mitte des Vierkants bis zur Mitte des großen Kreises im Zylinderloch.

Was Dir der Beschlag bringt

• Deutscher Markenhersteller: Hergestellt von ECO Schulte aus Menden, seit 1926 in Familienhand und spezialisiert auf Türtechnik. Kein namenloser Importbeschlag.
• Norm-geprüfter Einbruchschutz: DIN 18257 Klasse ES1, zusätzlich geprüft nach EN 1906 und EN 179.
• Zylinder geschützt: Die Abdeckung lässt Abbrech- und Ziehwerkzeug keinen Ansatz.
• Keine Angriffsfläche von außen: Befestigt wird von innen, mit hochfesten Schrauben und Stahlnocken.
• Stahlkern unter dem Aluminium: Innen- und Außenschild haben eine Stahlunterkonstruktion.
• Für einbruchhemmende Türen: Geeignet für Türen der Widerstandsklasse RC2 nach EN 1627.
• Für häufige Benutzung gebaut: Objektgleitlager Klasse 4, die Klinke bleibt auch nach Jahren waagerecht.
• Passend für dicke Haustüren: Bis 65 mm ohne Zubehör, 70 bis 92 mm mit dem Set, das im Preis enthalten ist.

Ist das der richtige Beschlag für Deine Haustür?

Richtig, wenn …

• das Schloss Deiner Haustür 92 mm Entfernung hat.
• die Klinke einen 10-mm-Vierkant hat.
• das Türblatt 54 bis 65 mm oder 70 bis 92 mm dick ist.
• neben dem Schloss mindestens 53 mm Platz für das Schild ist.
• der Zylinder außen 10 bis 15 mm übersteht oder Du einen neuen mitbestellst.

Nicht richtig, wenn …

• Deine Tür 72 mm Entfernung hat, wie fast alle Wohnungstüren. Dafür gibt es den Schutzbeschlag für Wohnungstüren mit 72 mm.
• der Rahmen Deiner Kunststoff- oder Aluminiumtür schmaler als 53 mm ist.
• Dein Türblatt zwischen 66 und 69 mm dick ist. Dafür gibt es kein passendes Set, frag uns in dem Fall.

Maße am Schloss unsicher?Wie Du Dornmaß, Entfernung und Vierkant an Deiner Tür abliest, zeigt der Ratgeber Einsteckschloss messen mit Maßzeichnungen. Ein Haustürschloss mit 92 mm Entfernung suchen wir Dir gern aus: Foto schicken.

Drei Maße, bevor Du bestellst

Maß	Wie	Muss sein
Entfernung	Mitte Vierkant bis Mitte des großen Kreises im Zylinderloch	92 mm
Türstärke	Türblatt an einer Stelle ohne Beschlag	54–65 mm oder 70–92 mm
Zylinderüberstand	Außen, vom Türblatt bis zur Stirnseite des Zylinders	10–15 mm

Ist Dein Zylinder zu kurz, findest Du einen neuen im Zylinder-Finder. Die Messanleitung erklärt, wie Du die Länge bestimmst.

Türstärke-Varianten

Variante	Lieferung
54–65 mm	Beschlag mit Standardschrauben und Vierkantstift
70–92 mm	Beschlag mit Set aus längeren Vierkantstiften und Schrauben

Beide Varianten kosten gleich viel.

Bitte vor der Bestellung prüfen

• 92 mm, nicht 72 mm: Die beiden Maße sind nicht austauschbar, das Zylinderloch sitzt an einer anderen Stelle.
• Zylinderüberstand 10 bis 15 mm: Nur dann sitzt der Zylinder sauber in der Abdeckung.
• Platz neben dem Schloss: Das Schild ist 53 mm breit.

Technische Daten

Merkmal	Wert
Prüfung	DIN 18257 Klasse ES1, EN 1906, EN 179; für Türen RC2 nach EN 1627
Ausführung	Langschild-Wechselgarnitur: innen Klinke (U-Form), außen fester ovaler Knauf
Zylinderabdeckung	Kernziehschutz für 10–15 mm Zylinderüberstand
Entfernung / Lochung	92 mm, für Profilzylinder
Vierkant	10 mm

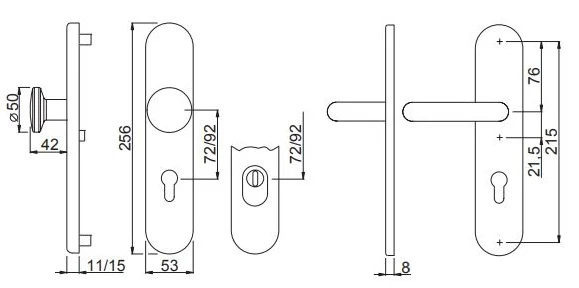

Schildmaß	256 × 53 mm, Lochabstand 215 mm
Material	Aluminium F1 silber eloxiert, Stahlunterkonstruktion
Befestigung	von innen, hochfeste Verschraubung mit Stahlnocken
Lagerung	Objektgleitlager (OGL) Klasse 4
Anschlag	DIN links und rechts verwendbar

Lieferumfang

Außenschild mit Zylinderabdeckung und Knauf, Innenschild mit Klinke, Vierkantstift, Befestigungsschrauben passend zur gewählten Türstärke und Bohrschablone.

Montage

Der Beschlag wird von innen durch das Türblatt verschraubt. Die Lage der Bohrlöcher überträgst Du mit der beiliegenden Bohrschablone. Stimmen die alten Bohrungen mit dem Lochabstand von 215 mm überein, kannst Du sie weiter nutzen. Werkzeug: Schraubendreher, Innensechskantschlüssel, bei neuen Löchern eine Bohrmaschine.

Expertentipp: Von beiden Seiten bohrenDie Bohrschablone richtest Du aus, indem Du Vierkant und Schließzylinder hindurchsteckst. Dann die Löcher innen und außen anzeichnen. Bohr jedes Loch nur bis etwa zur Mitte des Türblatts und setz dann von der anderen Seite an. So treffen sich die Bohrungen, selbst wenn der Bohrer nicht ganz gerade läuft. Bei einer dicken Haustür lohnt es sich, mit einem 5er-Bohrer vorzubohren und dann aufzubohren. Aus unserer jahrzehntelangen Erfahrung als Schlüsseldienst: Wenn das Schloss nach der Montage klemmtMeist sind die Schrauben zu fest angezogen, und der Beschlag drückt auf das Einsteckschloss. Lös sie ein Stück, bis das Schloss wieder frei schließt. Sitzt nichts zu fest und es klemmt trotzdem, passen die Bohrungen um wenige Millimeter nicht. Dann hilft es, die Löcher mit einem größeren Bohrer nachzuarbeiten.

Häufige Fragen

Ist der Beschlag einbruchhemmend geprüft?

Ja. Er ist nach DIN 18257 in der Klasse ES1 geprüft und für Türen der Widerstandsklasse RC2 nach EN 1627 geeignet.

Was ist der Unterschied zwischen Schutzbeschlag und Sicherheitsbeschlag?

Keiner. Beide Begriffe meinen einen Türbeschlag nach DIN 18257, der Schloss und Zylinder gegen Angriffe schützt.

Was schützt die Zylinderabdeckung?

Sie umschließt den Schließzylinder außen und verhindert, dass er abgebrochen oder mit einem Ziehwerkzeug herausgerissen wird. Fachleute nennen das Kernziehschutz.

Hat meine Haustür 92 mm?

Das zeigt nur das Nachmessen: von der Mitte des Vierkants bis zur Mitte des großen Kreises im Zylinderloch. An Haustüren sitzen 92 mm, an Wohnungstüren 72 mm.

Meine Tür ist 68 mm dick – was nun?

Für 66 bis 69 mm gibt es kein passendes Set. Schreib uns mit einem Foto, dann finden wir eine Lösung.

Wie weit muss mein Zylinder überstehen?

Außen 10 bis 15 mm über das Türblatt, gemessen ohne alten Beschlag. Ist er kürzer, brauchst Du einen Zylinder, der außen länger ist.

Passt der Beschlag an eine Kunststoff-Haustür?

Nur wenn neben dem Schloss mindestens 53 mm Platz für das Schild ist. Bei schmalen Rahmenprofilen passt er nicht.

Kann ich ihn selbst anbringen?

Ja. Der Beschlag wird von innen verschraubt, eine Bohrschablone liegt bei. Nur wenn die alten Bohrungen nicht zum Lochabstand von 215 mm passen, musst Du neu bohren.

Gibt es den Beschlag auch kantig?

Für 92 mm führen wir ihn in ovaler Form. Kantig gibt es ihn bei uns für Wohnungstüren mit 72 mm.

Du bist Dir bei Deiner Haustür nicht sicher? Ein Foto von außen und von der Schmalseite am Schloss reicht uns. Schick es über das Kontaktformular, wir melden uns mit der passenden Variante.
